오토캐드 AutoCAD 좌표 쉽게 이해하기 [절대좌표, 상대좌표, 극자표] 알아보는 시간

by PDLC 지혜 2021. 9. 17.





오토캐드 AutoCAD 좌표 쉽게 이해하기

절대좌표 / 상대좌표 / 극자표

대해서 알아보자





안녕하세요!

오토캐드 AutoCAD 단축키에 이어서

절대좌표 / 상대좌표/ 극자표를 설명해드리겠습니다.



우선

오토캐드에선 쓰이는 세 가지 좌표 형식을

쉽고 빠르게 이해하는 시간을 가져보려고 합니다.



AutoCAD로 도면 작업을 하기 위해

각 좌표 형식의 개념을 반드시 알아야 합니다.



확실하게 숙지하고 넘어가시길 바랍니다.



도면을 그리는 작업 영역은 어느 지점이나 X, Y, Z 축의 좌표값

가지고 있습니다.



오토캐드에서 X, Y, Z 좌표를

도면상에 표현하는 방법으로 절대좌표, 상대좌표, 극좌표

세 가지 형식으로 나뉘어집니다.



하나씩 형태를 알아가볼까요?ㅎㅎ

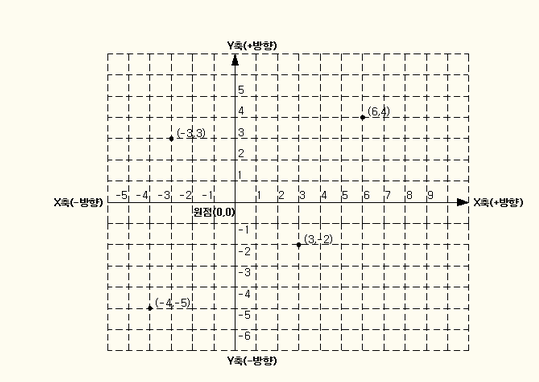

(6,4) (3,-2) (-4, -5) (-3, 3)

지점에 있는 네 개의 점은 원점 (0,0)을 기준으로

표시된 절대좌표입니다.





↑ 절대좌표 ↑

절대좌표 AutoCAD의 절대적인 원점(0,0,0)을 기준으로

X, Y, Z 좌표값만큼 이동한 위치에 지정하는 좌표라고 알 수 있죠!!



값을 입력하는 방식은 (X, Y, Z) 입니다.







다음 그림에서 A, B, C 세 점을 절대좌표로 표시하면

A는 (3,2) B는 (7,5) C는 (8,3)

이라고 할 수 있습니다.



↑ 상대좌표 ↑

상대좌표는 임의의 시작점이나 사용자가 바로 이전에 지정해놓은

가장 마지막 작업점을 다시 원점으로해서

X, Y, Z 좌표값만큼 이동한 위치에 지정되는 좌표죠!!



즉, 기준점이 상대적으로 변하므로 상대좌표라고 합니다.

절대좌표와 구분하기 위해 숫자 앞에

"@"을 붙히고 사용합니다.

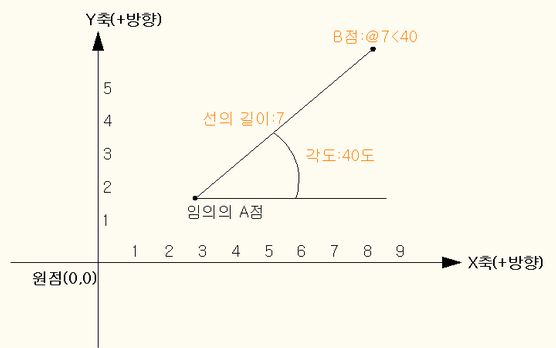

극좌표의 표현방식 (@ 거리 < 각도)



↑ 극좌표 ↑

극좌표 (상대극좌표)는 상대좌표와 마찬가지로

사용자가 바로 이전에 지정해놓은 가장 마지막 점을 원점으로해서

입력하는 값의 위치를 지정하는 좌표!!!



이동 거리와 각도를 입력해서 점을 지정하는 형식



극좌표를 사용할 때

선의 길이와 선을 그려질 방향

각도를 알고 있어야 사용할 수 있습니다.

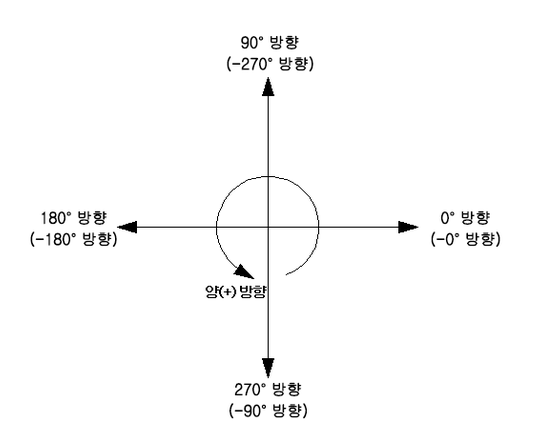

시계 방향 (시계 반대 방향)에 따른 각도 값을 확인



좌표계에서 각도의 기준인 0℃는 X축과 평행한 방향을 뜻합니다.

그리고 0℃ 방향을 기준으로 "+" 각도 값은

시계 반대 방향을 의미하죠!!











오토캐드에서 새 도면 파일을 열어줍니다.

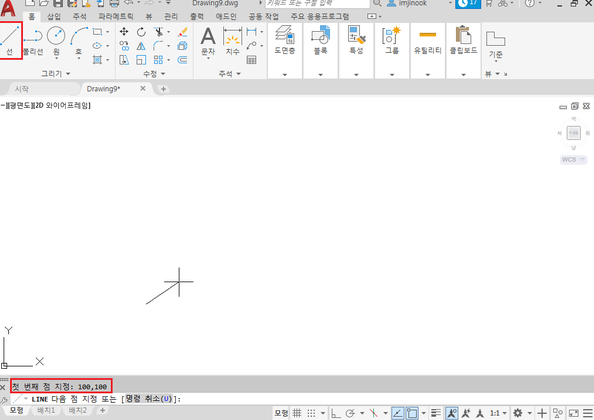

1. 그리기 도구 팔레트 선을 클릭해주고

첫 번째 점의 위치를 지정하기 위해 명령 행에

절대좌표값 100,100을 입력하고 스페이스(Spacebar) 눌러줍니다.











2. 첫 번째 지정한 점으로부터 X축 방향으로 수평이 되는

100mm 길이의 선을 그리기 위해

명령 행에 200,100 입력한 후

스페이스(Spacebar)

눌러줍니다.



여기서 스페이스(Spacebar) 기능은

Enter(엔터) 기능이니 손이 익숙해져야겠죠?ㅎㅎ

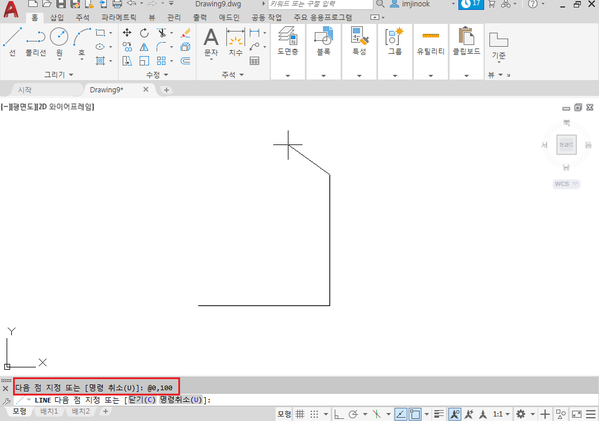

3. 두 번째 지정한 점으로 부터 Y축 방향으로

100mm 길이의 선을 "상대좌표"라고 합니다.

그리기 위해서 명령 행 "@0,100" 입력을 하고

스페이스(Spacebar)

눌러줍니다.

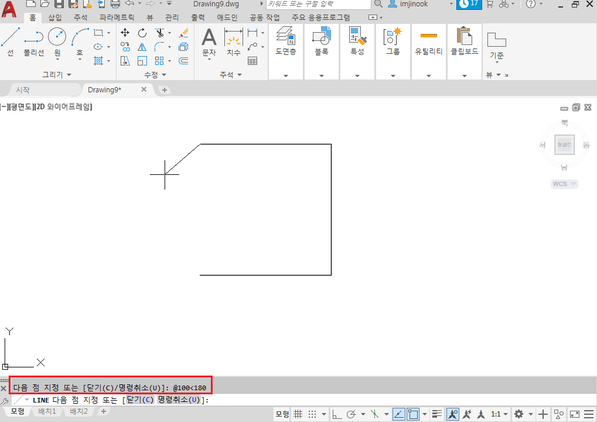

4. 세 번째 지정한 점으로부터

왼쪽 수평 방향으로 100mm 길이의 선을 "극좌표"

그리기 위해서 "@100<180"을 입력한 후

스페이스(Spacebar)

클릭을 해줍니다.

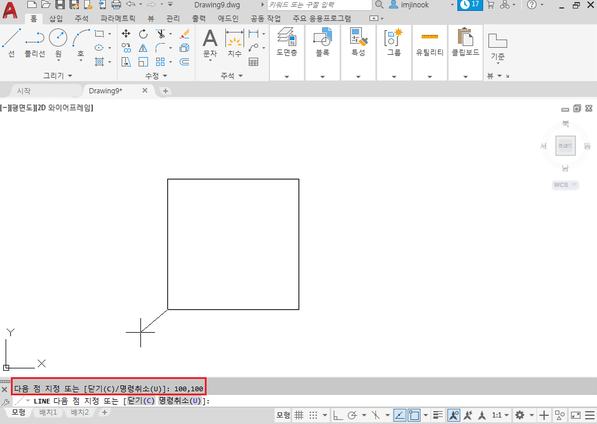

5. 처음 설정한 원점으로 마지막 네 번째 선을

그리고 완성하기 위해 명령 행에 다시 절대좌표값 100,100을

입력하고 스페이스(Spacebar) 두번 눌러주시면 됩니다.
